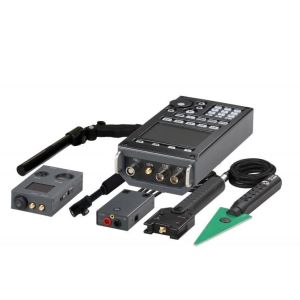

ST 131N ПИРАНЬЯ II

Основной блок

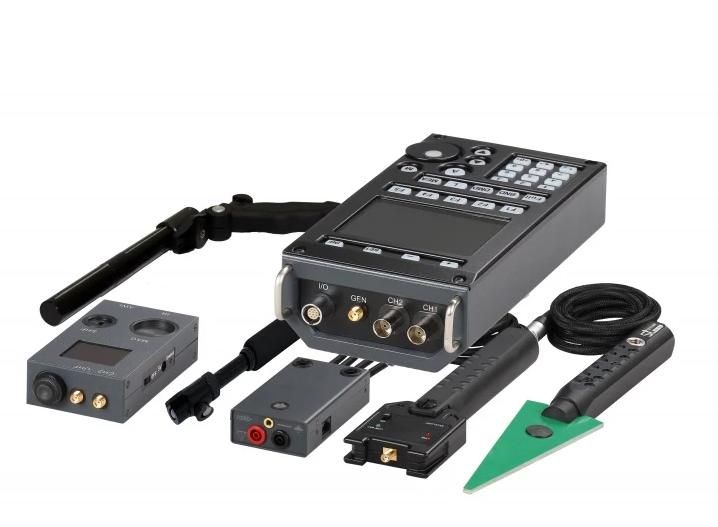

Основная составная часть комплекта изделия ST131N выполнена в виде малогабаритного переносного моноблока. В отличие от ST131 имеет дополнительный модуль c опцией детектора нелинейных переходов.

	1	Разъем приемопередачи данных и управления для УВЧ конвертора ST132.UHF», подключения СВЧ-детектора ST131.SHF и инфракрасного датчика ST131.IR
	2	Разъем для подключения акустических преобразователей, дифференциального адаптера проводных линий ST131.DLA, датчика магнитного поля ST131.MF.
	3	Разъем для подключения дополнительных преобразователей
	4	Разъем для подключения УВЧ конвертора ST131.UHF и адаптера проводных линий WLA
	5	Валкодер

	1	Линейный выход
	2	Разъем «3.5» для подключения головных телефонов.
	3	Регулятор громкости
	4	Крышки батарейного отсека
	5	Выключатель питания
	6	Разъем для подключения блока питания
	7	USB разъем

	1	"+" и "-" увеличение/уменьшения значения яркости дисплея. переключение между пооами
	2	"SET" вход в главное МЕНЮ
	3	"INFO" - вход в индикацию текущих настроек
	4	КОНТЕКСТНЫЕ КНОПКИ Назначение контекстных кнопок "F1"-"F5", индицируемое на нижней строке дисплея, зависит от выбранного канала обнаружения и режима работы в данном канале.
	5	ФУНКЦИОНАЛЬНЫЕ КНОПКИ "Full"- включение режима "ВЕСЬ ДИАПАЗОН". "BND" - включение режима "ПОЛОСА". "DMD" - включение режима "ДЕМОДУЛЯЦИЯ". "L" - включение подрежима "ШКАЛА". "MEA" - доступ к измерительным функциям
	6	"М" - включение опции "ПАМЯТЬ"
	7	"А" - включение опции "АВТОМАТИЧЕСКИЙ АНАЛИЗ"
	8	"" выбор в МЕНЮ, всплывающих окнах и установка уровня шума.
	9	">0<" - автоматическая установка уровня сигнала относительно значения шума
	10	"ENT" - подтверждение выбора
	11	"0-9" - цифровая клавиатура

На нижней части основного блока расположен информационный шильд и резьбовое отверстие"

Программное обеспечение

Программное обеспечение "ST131 ANALYZER- PRO" СУЩЕСТВЕННО РАСШИРЯТ ВОЗМОЖНОСТИ ИЗДЕЛИЯ ПО АНАЛИЗУ СИГНАЛОВ.

УВЧ конвертор ST131.UHF

УВЧ конвертор представляет собой преобразователь радиосигналов с частотами 30Мгц - 4400МГц в частотный диапазон 0.01-30МГц.

Подключение антенны ST131.UHV.A или других, подходящих по частотному диапазону, осуществляется к разъему TNC.

На торцевой части ручки УВЧ конвертора расположен разъем для подключения блока питания.

	1	Разъем TNC
	2	Резьбовое отверстие 1/4"
	3	Индикатор включения и разряда батарей питания
	4	Индикатор качества связи с основным блоком
	5	Выключатель питания
	6	Крышка батарейного отсека

Адаптер проводных линий ST131.AWL

ST131.AWL представляет собой понижающий трансформаторный преобразователь напряжения.

	1	Скоба для подсоединения к наплечному держателю основного блока
	2	Разъемы для подсоединения щупов
	3	Индикаторы напряжения в исследуемой линии

ST131.AWL сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного, так и переменного, не менее 250В.

Инфракрасный датчик ST131.IR

ST131.IR представляет собой устройство, в котором конструктивно объединены приемный фотодиод и предварительный усилитель.

	1	Корпус датчика
	2	Разъём
	3	Зрачок

На выступе передней поверхности нанесена резьба для подсоединения к крепежному элементу специальной ШТАНГИ.

ШТАНГА

Предназначена для облегчения поиска ИК - передающих устройств установленных на внешней стороне оконного проема в направлении "от окна".

	1	Ручка
	2	Штанга составная
	3	Крепежно- поворотный механизм инфракрасного датчика ST131.IR

Штатив конструктивно состоит из четырех независимых секций с общей максимальной длиной 900мм. Поворотный механизм обеспечивает оперативную установку необходимого угол обзора в диапазоне 180°.

СВЧ антенна – детектор ST131.SHF

ST131.SHF состоит из конструктивно объединенных в одном корпусе логопериодической антенны детектора и СВЧ усилителя.

	1	Ручка
	2	Логопериодическая антенна

Низкочастотный дифференциальный усилитель ST131.DLA

ST131.DLA

представляет собой дифференциальный усилитель с трансформаторным входом.

	1	Крышка батарейного отсека
	2	Скоба для подсоединения к наплечному держателю основного блока
	3	Разъемы для подключения щупов
	4	Индикаторы напряжения в линии
	5	Индикатор включения и разряда батареи
	6	Выключатель питания

ST131.DLA сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного так и переменного, не менее 250В.

Датчик магнитного поля ST131.MF

В состав St131.MF входит ферритовая антенна и предварительный усилитель. Работает в двух режимах – непосредственно датчика магнитного поля и градиентометра (переключатель режимов расположен на задней стенке корпуса антенны).

	1	Резьбовое отверстие"
	2	Индикатор включения и разряда батарей питания
	3	Выключатель питания
	4	Крышка батарейного отсека

УВЧ антенна ST131.UHF.A

Широкополосная пассивная антенна.

Подключается к входному разъему УВЧ конвертора.

	1	Разъем TNC
	2	Антенна

КАНАЛЫ ОБНАРУЖЕНИЯ

ST 131N имеет четыре основных канала обнаружения.

КАНАЛ "РАДИО"

В этом канале обеспечивается селективный прием радиосигналов в диапазоне 10кГц – 4200МГц.

Применение СВЧ антенны – детектора расширяет частотный диапазон до 10ГГц.

КАНАЛ "ПРОВОДНОЙ"

В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовой сети, телефонных и вычислительных сетей, пожарной и охранной сигнализации) находящихся под напряжением (постоянным или переменным) до 250В.

Для исследования сигналов в диапазоне частот от 0.01-30МГц основной блок подключается к линии через ST131.WLA.

Для работы в акустическом диапазоне частот подключение к линии происходит с использованием ST131.DLA.

КАНАЛ "ОПТИЧЕСКИЙ"

В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот. Для использования в данном канале предназначен инфракрасный датчик "ST131.IF".

КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"

В этом канале обеспечивается прием, усиление и анализ электрического сигнала в диапазоне 10Гц- 125кГц. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования.

Применение тех или иных типов акустических преобразователей зависят от поставленных задач, с учетом параметров данного канала.

В ST131N реализовано:

ТРИ РЕЖИМА: "ВЕСЬ ДИАПАЗОН", "ПОЛОСА", "ДЕМОДУЛЯЦИЯ"

ТРИ ПОДРЕЖИМА: "ШКАЛА", "АВТОМАТИЧЕСКИЙ АНАЛИЗ" и "ПАМЯТЬ"

ТРИ ОПЦИИ: "ОСЦИЛЛОГРАФ","КУРСОРНЫЕ ИЗМЕРЕНИЯ" и "ЦИФРА"

РЕЖИМЫ

РЕЖИМ "ВЕСЬ ДИАПАЗОН"

Данный режим предназначен для общей визуальной оценки степени загруженности всего диапазона выбранного канала и принятия решения о переходе:

- непосредственно к анализу конкретных частот с использованием подрежима "АВТОМАТИЧЕСКИЙ АНАЛИЗ"

- детальному исследованию участков диапазона (переход в режим "ПОЛОСА").

- непосредственному звуковому контролю сигналов (переход в режим "ДЕМОДУЛЯЦИЯ")

ИНДИКАЦИЯ И УПРАВЛЕНИЕ В РЕЖИМЕ "ВЕСЬ ДИАПАЗОН"

	1	Нижняя частота диапазона
	2	Верхняя частота диапазона
	3	Максимальное верхнее значение отображаемого уровня сигнала
	4	Значение уровня и частоты максимального из отображаемых сигналов
	5	Усредненное значение уровня шума
	6	Выбранный демодулятор
	7	Полоса анализа режима "ПОЛОСА"
	8	Шаг перестройки ВАЛКОДЕРА

ФУНКЦИИ КОНТЕКСТНЫХ КНОПОК

"SET FREQ" - доступ к установке центральной частоты исследуемой полосы посредством цифровой клавиатуры.
"BAND» - выбор значения полосы сигнала для режима "ПОЛОСА".
"DETECT" - выбор варианта усреднения сигнала
"SCALE" - выбор динамического диапазона
"DIFF" - включение функции вычитания спектра
"DIGITAL" - доступ к опции "ЦИФРА"
"GAIN" - установка значения усиления входного усилителя
"FILTER" - выбор низкочастотного фильтра

Оперативная автоматическая установка спектрального изображения сигналов по вертикали относительно уровня собственных шумов производится нажатием на кнопку ">O<".
Ручное перемещение спектрального изображения сигналов относительно вертикальной оси производится кнопками > и <.

РЕЖИМ "ПОЛОСА"

Данный режим предназначен для детального анализа сигналов в заданной полосе, с применением, как визуального, так и звукового контроля.
Вход в этот режим осуществляется:

- выбором центральной частоты полосы обзора (нажатие на кнопку "SET FREQ" и набор выбранного значения)

- нажатием на кнопку "BND". В этом случае на экране появляется три курсорных линии предназначенных для выбора необходимой полосы просмотра. При этом курсорная линия черного цвета индицирует центральную частоту полосы, а оранжевые – ее края. Выбор положения курсорных линий осуществляется вращением ВАЛКОДЕРА.

	1	Граница полосы контроля.
	2	Положение центральной частоты полосы контроля.

РЕЖИМ "ДЕМОДУЛЯЦИЯ"

Данный режим предназначен, в основном, для звукового анализа демодулированного сигнала.

Вход в данный режим осуществляется нажатием на кнопку "DMD".

В этом случае на экране появляется три курсорных линии предназначенных для выбора необходимой полосы контроля. (Возможные варианты: 150, 75, 40, 20, 10, 5 и 2.5кГц). При этом курсорная линия черного цвета индицирует центральную частоту полосы, а оранжевые – ее края. Выбор положения курсорных линий осуществляется вращением ВАЛКОДЕРА. Подтверждение выбора – повторное нажатие на кнопку "BND".

ПОДРЕЖИМЫ

ПОДРЕЖИМ "ШКАЛА"

Данный подрежим предназначен для оперативного наглядного представления уровня сигнала в виде многосегментной шкалы с дополнительной цифровой индикацией.
"ШКАЛА" наиболее востребована в случае определения местоположения СТС.

При переходе в данную опцию без предварительного задания частоты будет выбрана максимальная частота в исследуемом диапазоне.

	1	Шкала численных значений уровня сигнала
	2	Шкала уровня сигнала
	3	Значение частоты и уровня сигнала

ФУНКЦИИ КОНТЕКСТНЫХ КНОПОК

"SET FREQ" - Установка центральной частоты

"BAND"- выбор полосы отображаемого сигнала

"DETECT" - Доступ к выбору вариантов усреднения сигнала без усреднения;
- линейное усреднение: AVER x8, x16, x32, x64;
- пиковое усреднение: PEAK
- пиковое усреднение с линейным снижением: PEAKx8, PEAK x16, PEAK x32.

"STEP" - Масштаб шкалы индикации (30, 60 или 120дБ)

ПОДРЕЖИМ "АВТОМАТИЧЕСКИЙ АНАЛИЗ"

Даная опция предназначена для автоматического выделения и последующего анализа сигналов, превышающих заданный пользователем уровень.

ФУНКЦИИ КОНТЕКСТНЫХ КНОПОК

"TUNE" - Усредненное значение порога остановки маркера

"TYPE" - Доступ к установке варианта линии уровня Возможен выбор между прямой линией (LINE) и ломаной линией (ENVELOP) повторяющей огибающую сигналов исследуемого диапазона.

"BACK" - Доступ к изменению направления перемещения МАРКЕРА

Установка уровня остановки МАРКЕРА производится вращением ВАЛКОДЕРА.

Переход по диапазону осуществляется последовательным нажатием на кнопку "А".

Изменение направления перемещения – нажатие на кнопку "BACK"

Выход из данной опции – нажатие на любую функциональную кнопку.
