ИРМ к Яхонт-ППУ/Яхонт-ППУ-ПК Интерфейсный релейный модуль

Релейный модуль для приборов серии «Яхонт», RS-485, 2 вых. «СК» («Норма», «Тревога»), U-коммут.60В, I-коммут.0,25А, U-пит.8...15В, I-потр.30 мА, 55х45х40 мм

Модуль ИРМ предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА. В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.
Модуль ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа.
Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.
Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

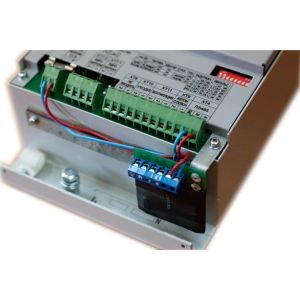

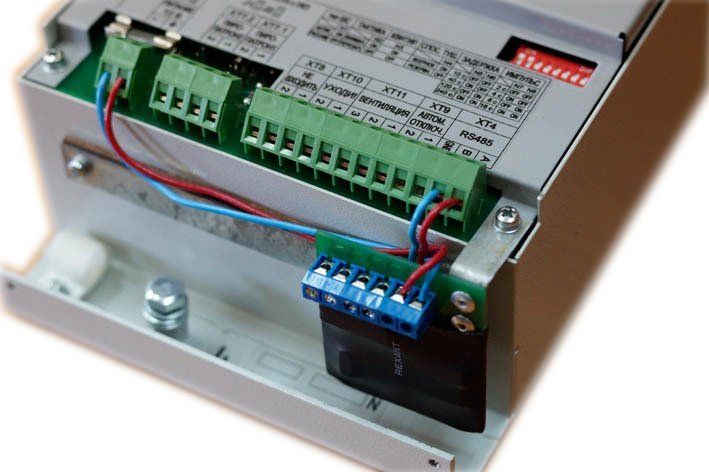

Конструктивно ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок. Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.
