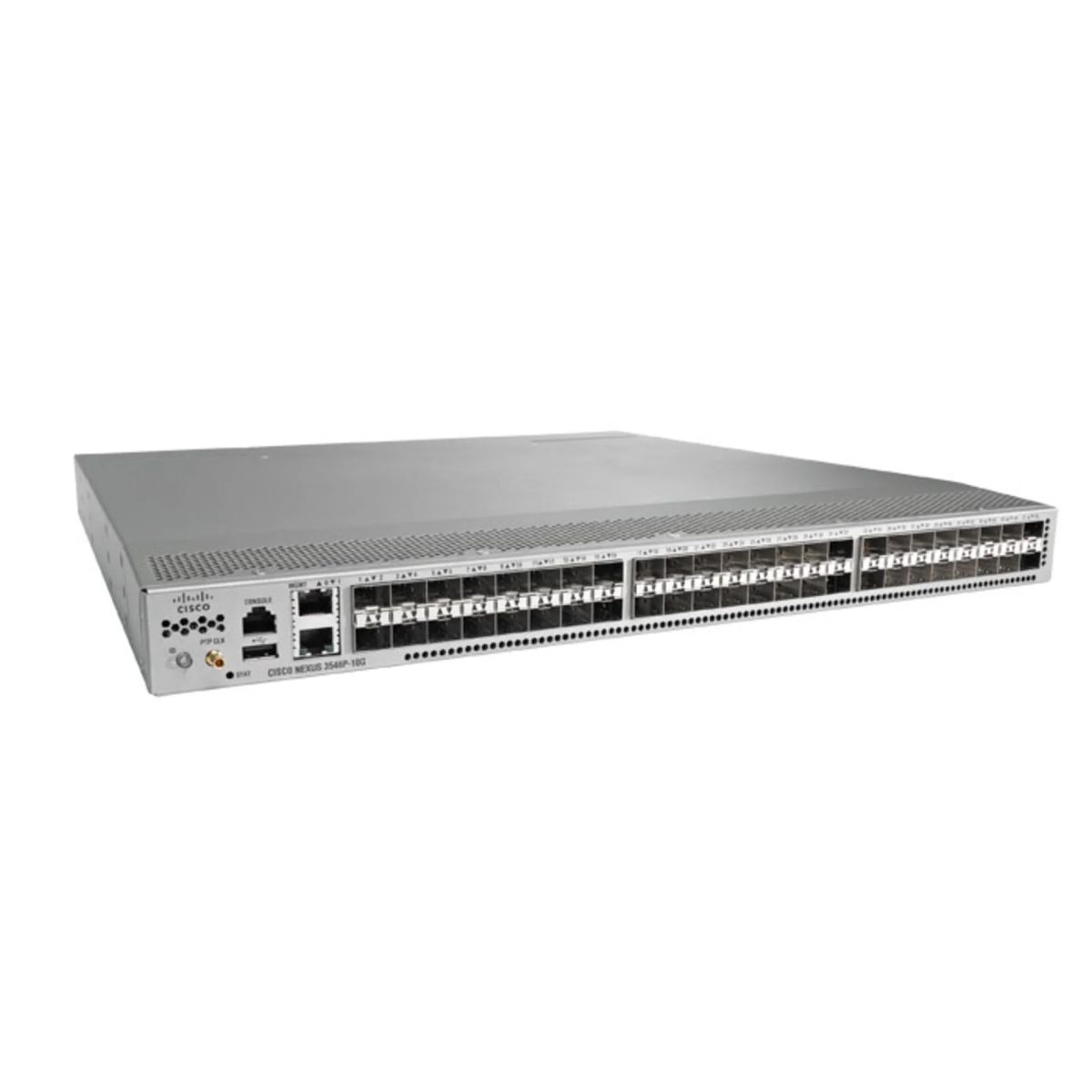

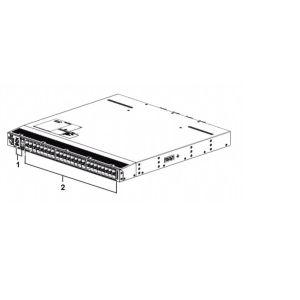

Коммутатор Cisco Nexus N3K-C3548P-10G
Характеристики товара
В комплект входит:
- Блок питания AC Port Side Exhaust или Port Side Intake - 2 шт.
- Блок вентиляторов Port Side Exhaust или Port Side Intake - 4 шт.
Модель блоков питания и вентиляторов уточняйте у менеджера.
Крепления и дополнительные лицензии в комплект не входят!

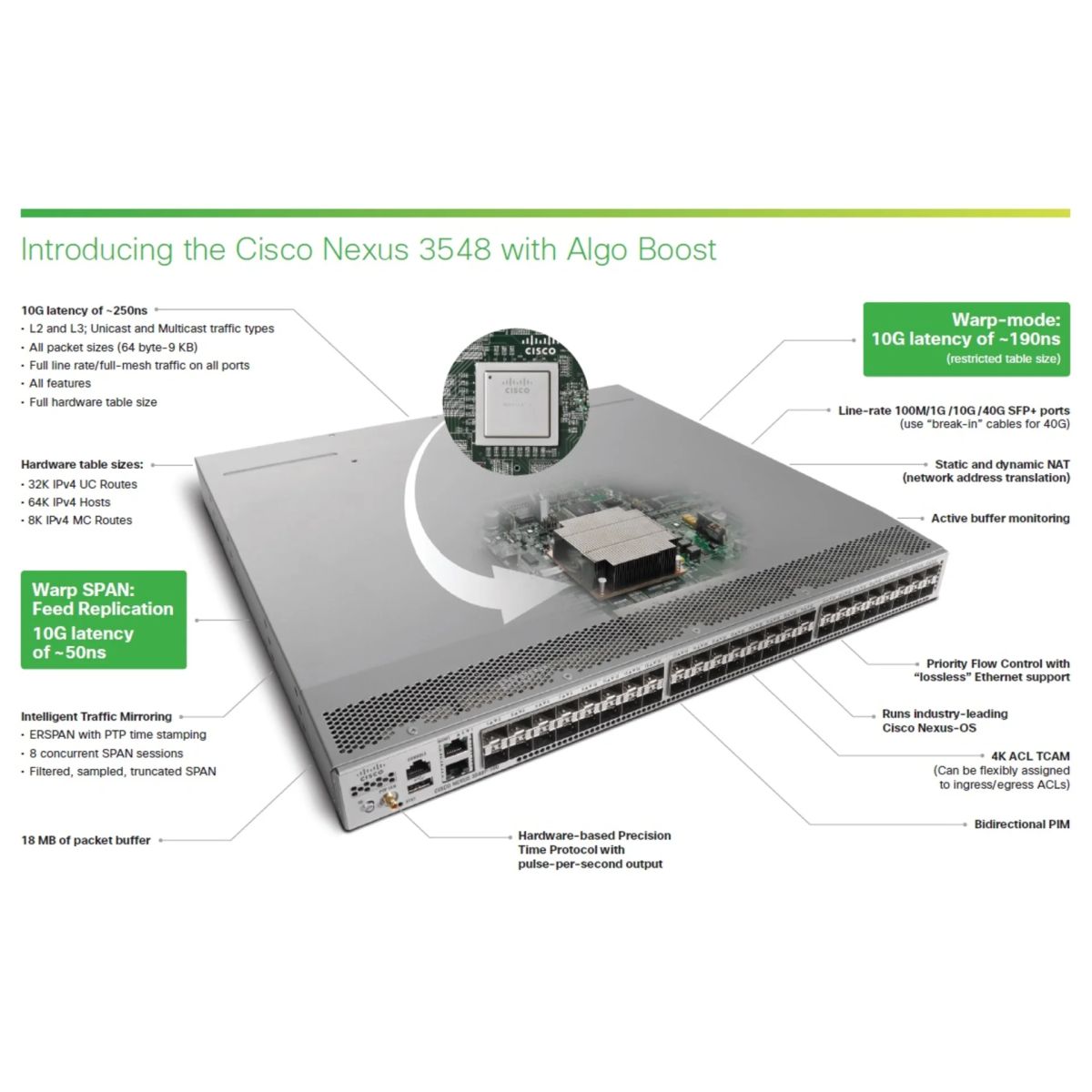

Коммутатор Cisco Nexus 3548 представляет собой прорывную инновацию, до 60 процентов повышающую производительность сетевого доступа по сравнению с конкурирующими коммутаторами 10 Gigabit Ethernet. Nexus 3548, разработанный для высокопроизводительных вычислений, высокоскоростных торгов и среды Big Data, сокращает задержку коммутации до 190 наносекунд с помощью уникальной технологии Algo Boost, разработанной инженерами Cisco.Эта технология дает точное и подробное представление о работе коммутатора в реальных условиях, что позволяет операторам ускорять поиск нужной информации, повышать скорость и гибкость информационных потоков и лучше выполнять требования регулирующих органов.
Основные особенности:
- Пропускная способность 960Gbps 720Mpps с ультранизкой задержкой коммутации до 190 наносекунд;
- Пропуск L2 и L3 трафика на скорости порта;

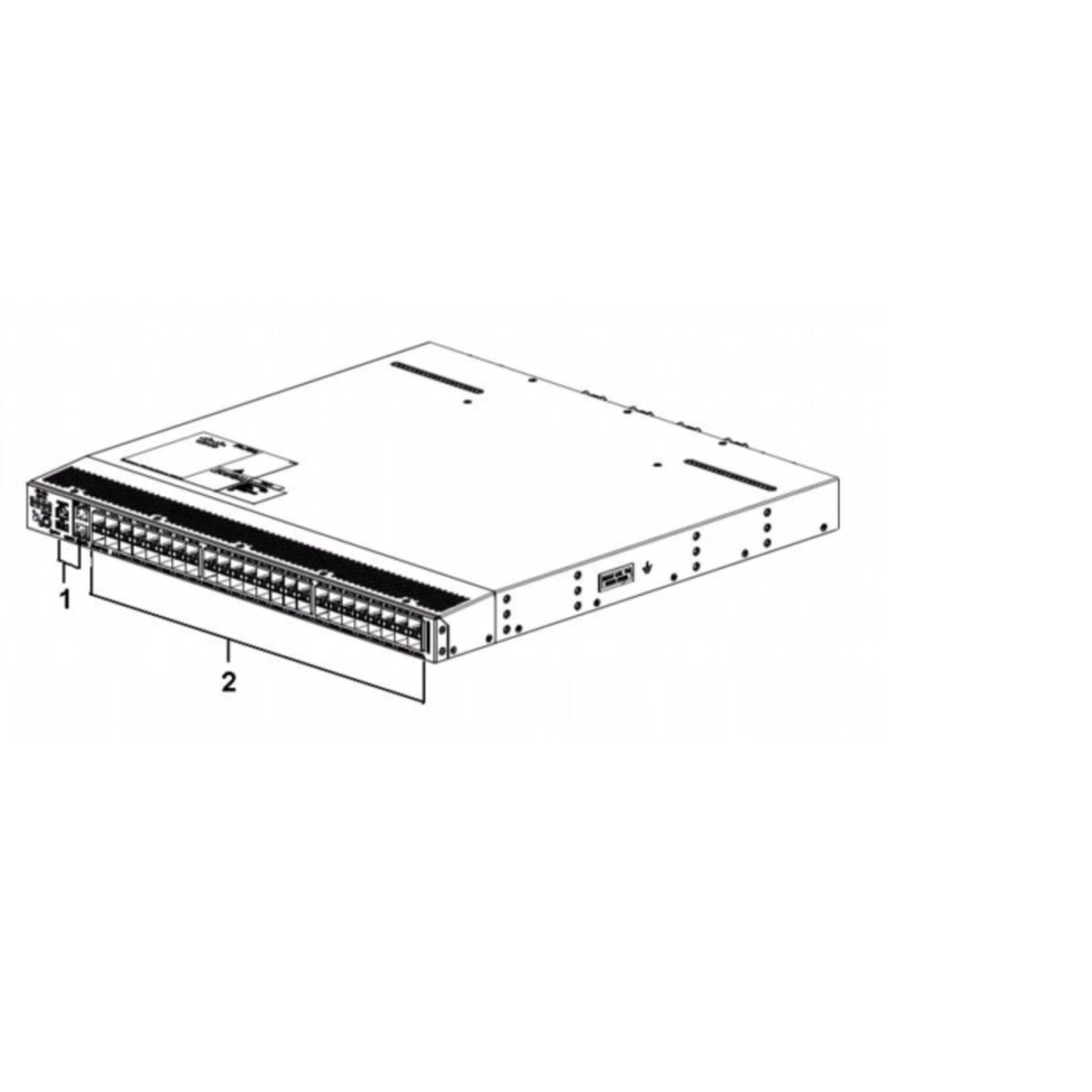

- 48 фиксированных портов 1- 10GE (SFP+);
- 1 порт PPS (Pulse Per Second) для синхронизации, с разъёмом RF1.0/2.3;
- 1 последовательный порт и 2 порта 10/100/1000BaseT для управления;
- 1 USB порт;

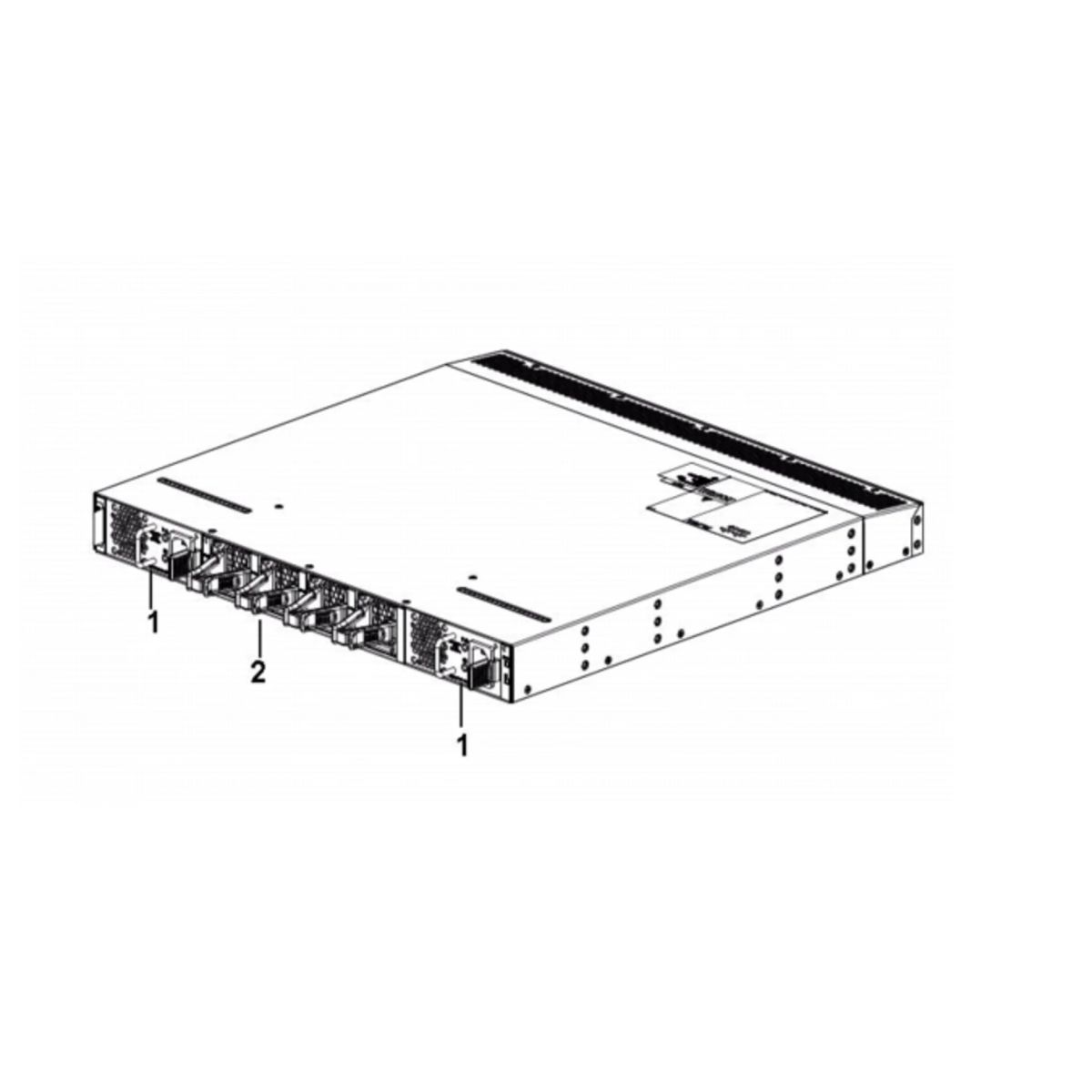

- 2 блока питания с горячей заменой и резервированием;
- 4 вентиляторных модуля с горячей заменой и резервированием;
Коммутатор Cisco Nexus 3548 работающий в режиме "warp" обладает ультранизкой задержкой (от 250 до 190 наносекунд) в среде с малыми и средними требованиями к масштабированию Layer 2 и Layer 3. Кроме того, этот коммутатор облегчает эффективную доставку биржевых данных на финансовые торговые серверы: с помощью функции warp SPAN данные доставляются всего за 50 наносекунд.
Встроенная в Nexus 3548 критически важная функция трансляции сетевых адресов без ущерба для производительности (Hitless NAT) позволяет электронным трейдерам легко подключаться к любой торговой площадке без внесения дополнительных задержек.
Протокол PTP (Precision Time Protocol) помогает торговым фирмам четко синхронизировать свою инфраструктуру, коррелировать сетевые события, точнее соблюдать нормативные требования и лучше проводить расследования происшествий в цифровой среде.
Функция активного мониторинга буферов (Active Buffer Monitoring)осуществляет постоянный мониторинг и в упреждающем порядке указывает пользователям на точки переполнения, которые могут возникнуть в сети и отрицательно повлиять на производительность приложений.
Функция интеллектуального зеркалирования трафика (Intelligent Traffic Mirroring) заключается в фильтрации трафика и установке меток времени с точностью до нескольких наносекунд. Это дает трейдерам возможность лучше видеть причины сбоев и задержек в потоках заказов, кореллировать эту информацию с работой аналитических средств и принимать более обоснованные торговые решения.
Программное обеспечение и функционал:
| ПО | Поддерживаемый функционал |
| Функционал по-умолчанию (лицензий не требуется) | • Comprehensive Layer 2 feature set: VLAN, IEEE 802.1Q trunking, Link Aggregation Control Protocol (LACP), Unidirectional Link Detection (UDLD) (Standard and Aggressive), Multiple Spanning Tree Protocol (MSTP), Rapid Spanning Tree Protocol (RSTP), Spanning Tree Protocol guards • Security: Authentication, authorization, and accounting (AAA), access control lists (ACL), storm control, and configurable Control-Plane Policing (CoPP) • Management features: Cisco Data Center Network Manager (DCNM) support, Secure Shell Version 2 (SSHv2) access, Cisco Discovery Protocol, SNMP, syslog, and IEEE-1588 Precision Time Protocol (PTP) • Monitoring features: Advanced Buffer Monitoring, Switch Port Analyzer (SPAN), Encapsulated Swich Port Analyzer (ERSPAN) |
| Базовая лицензия (N3K-BAS1K9) | • Layer 3 IP routing: Inter-VLAN routing, static routes, Routing Information Protocol Version 2 (RIPv2), ACLs, Open Shortest Path First Version 2 (OSPFv2; limited to 256 routes), Enhanced Interior Gateway Routing Protocol (EIGRP) stub, Hot Standby Router Protocol (HSRP), and Virtual Router Redundancy Protocol (VRRP) • Multicast: Protocol-Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM), and Multicast Source Discovery Protocol (MSDP) |
| Лицензия LAN Enterprise (N3K-LAN1K9); требует наличия базовой лицензии | • Advanced Layer 3 IP Routing: OSPFv2, EIGRP, Border Gateway Protocol (BGP), and Virtual Routing and Forwarding Lite (VRF-Lite) |
| Лицензия Algo Boost (N3K-ALGK9) | • Algo Boost features: NAT, warp mode, and warp SPAN |
Дополнительные лицензии и функционал (заказываются отдельно, уточняйте у менеджера)
Спецификация:
| Описание | Спецификация | ||
| Вместимость таблиц и масштабируемость | Режим | Normal Mode | Warp Mode |
| MAC addresses | 64,000 | 8,000 | |
| IPv4 unicast routes | 24,000 | 4,000 | |
| IPv4 hosts | 64,000 | 8,000 | |
| IPv4 multicast routes | 8,000 | 8,000 | |
| Number of VLANS | 4,096 | ||
| ACL entries | 4,096 | ||
| Spanning-tree instances | Rapid Spanning Tree Protocol (RSTP): 512 Multiple Spanning Tree (MST) Protocol: 64 | ||
| Number of EtherChannels | 24 | ||
| Number of ports per EtherChannel | 24 | ||
| Buffers | 6 MB shared among 16 ports; 18 MB total | ||
| Boot flash memory | 2 GB | ||
| Питание | Number of power supplies | 2 (redundant) | |
| Power supply types | • AC (forward and reversed airflow) • DC (forward and reversed airflow) | ||
| Typical operating power | • 152W (48p with Twinax at 100% load; 2 power supply units (PSUs) at 25C) • 180W (48p with SR optics at 100% load; 2 power supply units (PSUs) at 25C) | ||
| Maximum power | 265W | ||
| Input voltage | 100 to 240 VAC | ||
| Frequency | 50 to 60 Hz | ||
| Power supply efficiency | 89 to 91% at 220V | ||
| Typical heat dissipation | 519 BTUs per hr (48p with Twinax at 100% load; 2 power supply units (PSUs) at 25C) 614 BTUs per hr (48p with SR optics at 100% load; 2 power supply units (PSUs) at 25C) | ||
| Maximum heat dissipation | 904 BTUs per hr | ||

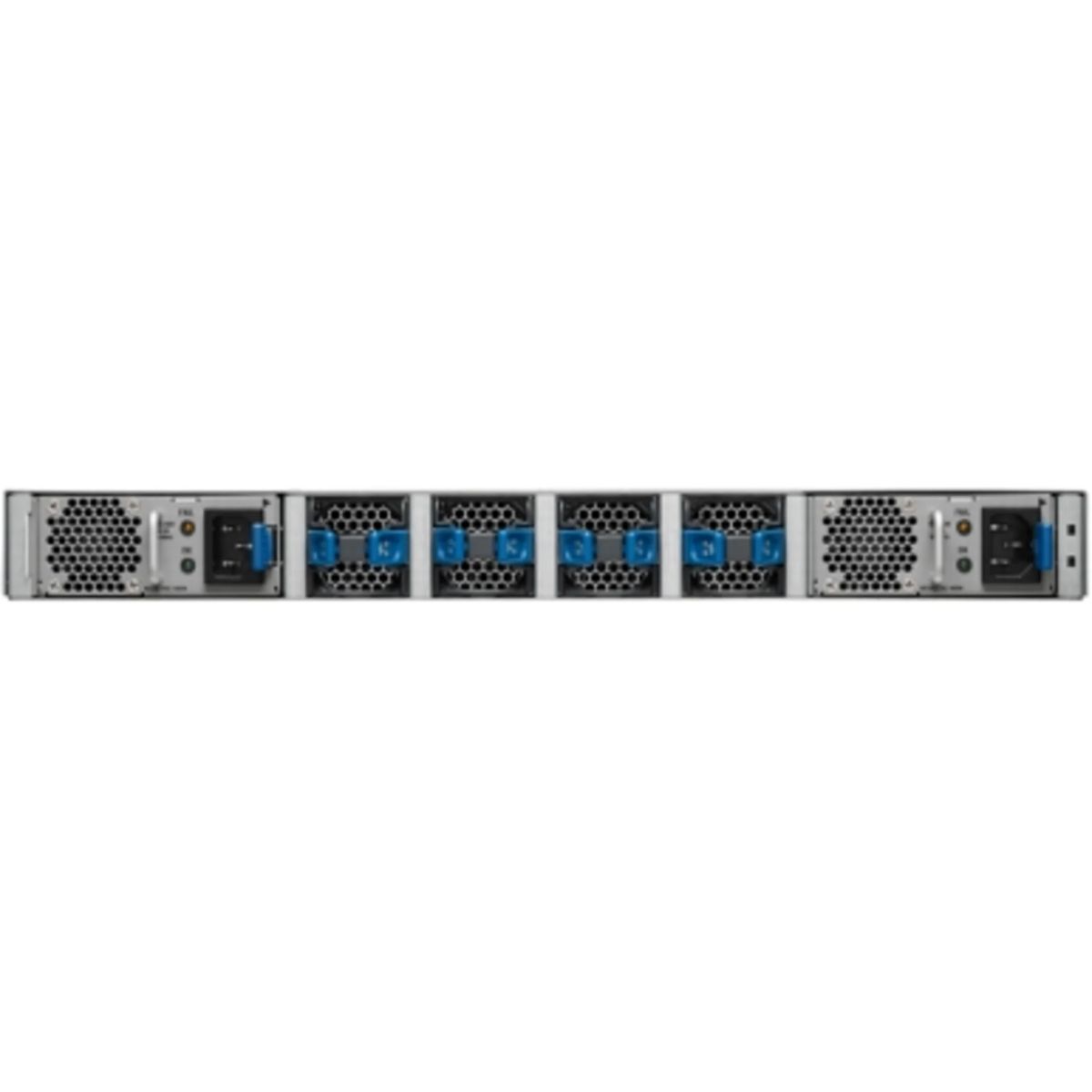

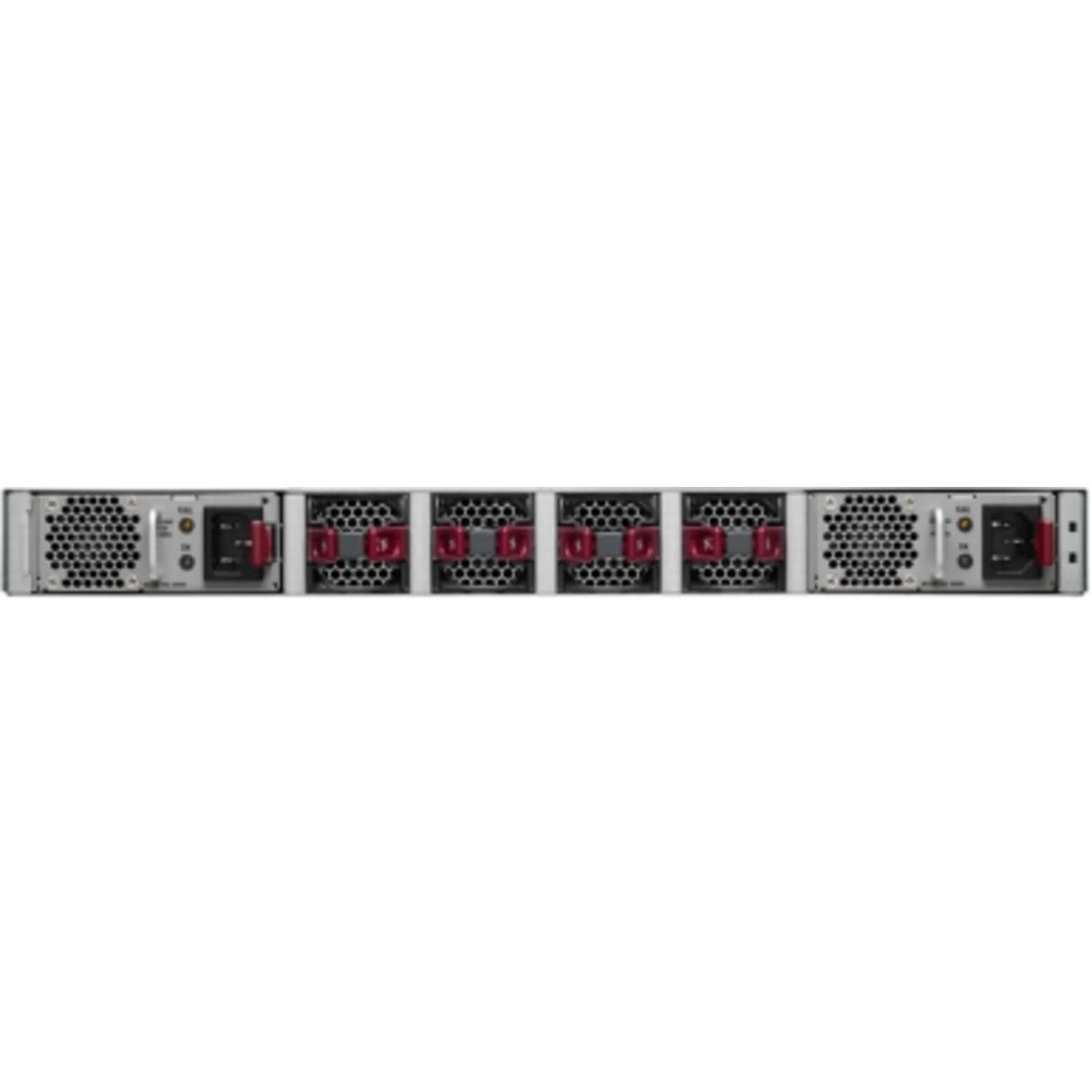

| Охлаждение | Forward and reversed airflow schemes: • Forward airflow: Port-side exhaust (air enters through fan tray and power supplies and exits through ports) • Reversed airflow: Port-side intake (air enters through ports and exits through fan tray and power supplies) Four individual, hot-swappable fans (3+1 redundant) | ||
| Габариты, вес и параметры среды функционирования | Dimensions (height x width x depth) | 1.72 x 17.3 x 18.38 in. (4.36 x 43.9 x 46.7 cm) | |
| Weight | 17.4 lb (7.9 kg) | ||
| Operating temperature | 32 to 104° F (0 to 40°C) | ||
| Storage temperature | -40 to 158° F (-40 to 70°C) | ||
| Relative humidity (operating) | • 10 to 85% noncondensing • Up to 5 days at maximum (85%) humidity • Recommend ASHRAE data center environment | ||
| Relative humidity (nonoperating) | 5 to 95% noncondensing | ||
| Altitude | 0 to 10,000 ft (0 to 3000m) | ||
| MTBF | 317,030 hours | ||
Функционал ПО:
| Описание | Спецификация |
| Layer 2 | • Layer 2 switch ports and VLAN trunks • IEEE 802.1Q VLAN encapsulation • Support for up to 4096 VLANs • Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w compatible) • MSTP (IEEE 802.1s): 64 instances • Spanning Tree PortFast • Spanning Tree Root Guard • Spanning Tree Bridge Assurance • Cisco EtherChannel technology (up to 24 ports per EtherChannel) • LACP: IEEE 802.3ad, IEEE 802.1ax • Advanced PortChannel hashing based on Layer 2, 3, and 4 information • Jumbo frames on all ports (up to 9216 bytes) • Storm control (multicast, and broadcast) • Link Level Flow Control (802.3x) |
| Layer 3 | • Layer 3 interfaces: Routed ports on interfaces, switch virtual interfaces (SVIs), PortChannels, and subinterfaces (total 1024) • 24-way Equal-Cost Multipath (ECMP) • 4096 ACL entries • Routing protocols: Static, RIPv2, EIGRP, OSPF, and BGP • HSRP and VRRP • ACL: Routed ACL with Layer 3 and 4 options to match ingress and egress ACLs • VRF: VRF-Lite (IP VPN), VRF-aware unicast (BGP, OSPF, and RIP), and VRF-aware multicast • VRF Route Leaking • Jumbo frame support (up to 9216 bytes) |
| Multicast | • Multicast: PIMv2, PIM Sparse Mode (PIM-SM), SSM, and BiDir • Bootstrap router (BSR), Auto-RP, and Static RP • MSDP and Anycast RP • Internet Group Management Protocol (IGMP) Versions 2 and 3 |
| Безопасность | • Ingress ACLs (standard and extended) on Ethernet • Standard and extended Layer 3 to 4 ACLs include IPv4, Internet Control Message Protocol (ICMP), TCP, and User Datagram Protocol (UDP) • VLAN-based ACLs (VACLs) • Port-based ACLs (PACLs) • Named ACLs • ACLs on virtual terminals (VTYs) • DHCP relay • Control Plane Policing (CoPP) |
| Управление | • Power On Auto Provisioning (POAP) • Python scripting • Switch management using 10/100/1000-Mbps management or console ports • CLI-based console to provide detailed out-of-band management • In-band switch management • Locator and beacon LEDs • Configuration rollback • SSHv2 • Telnet • AAA • AAA with RBAC • RADIUS • TACACS+ • Syslog • Embedded packet analyzer • SNMP v1, v2, and v3 • Enhanced SNMP MIB support • XML (NETCONF) support • Remote monitoring (RMON) • Advanced Encryption Standard (AES) for management traffic • Unified username and passwords across CLI and SNMP • Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) • Digital certificates for management between switch and RADIUS server • Cisco Discovery Protocol Versions 1 and 2 • RBAC • SPAN on physical, PortChannel, and VLAN • Encapsulated Remote SPAN (ERSPAN) Version 2 and Version 3 • Ingress and egress packet counters per interface • Network Time Protocol (NTP) • Cisco OHMS • Comprehensive bootup diagnostic tests • Cisco Call Home • Cisco DCNM • Active buffer monitoring • PTP (IEEE 1588) boundary clock |
Информация для заказа:
| Партномер | Описание |
| Шасси | |
| N3K-C3548P-10G | Nexus 3548 Switch, 48 SFP+ |
| NXA-FAN-30CFM-F | N2K/3K Individual Fan, Forward airflow (port side exhaust) |
| NXA-FAN-30CFM-B | N2K/3K Individual Fan, Reversed airflow (port side intake) |
| N2200-PAC-400W | N2K/3K 400W AC Power Supply, Forward airflow (port side exhaust) |
| N2200-PAC-400W-B | N2K/3K 400W AC Power Supply, Reversed airflow (port side intake) |
| N2200-PDC-400W | N2K/3K 400W DC Power Supply, Forward airflow (port side exhaust) |
| N3K-PDC-350W-B | N2K/3K 350W DC Power Supply, Reversed airflow (port side intake) |
| Лицензии ПО | |
| N3548-BAS1K9 | Nexus 3000 Layer 3 Base License |
| N3548-LAN1K9 | Nexus 3000 Layer 3 LAN Enterprise License (Requires N3K-BAS1K9 License) |
| N3548-ALGK9 | Nexus 3500 Algo Boost License |
| Запасные части | |
| NXA-FAN-30CFM-F= | N2K/3K Individual Fan, Forward airflow (port side exhaust), Spare |
| NXA-FAN-30CFM-B= | N2K/3K Individual Fan, Reversed airflow (port side intake), Spare |
| N2000-PAC-400W= | N2K/3K 400W AC Power Supply, Forward airflow (port side exhaust), Spare |
| N2000-PAC-400W-B= | N2K/3K 400W AC Power Supply, Reversed airflow (port side intake), Spare |
| N2200-PDC-400W= | N2K/3K 400W DC Power Supply, Forward airflow (port side exhaust), Spare |
| N3K-PDC-350W-B= | N3K Series 350W DC Power Supply, Reversed airflow (port side intake), Spare |
| N3K-C3064-ACC-KIT= | Nexus 3548 Accessory Kit (same as Nexus 3064) |
| Патчкорды и трансиверы | |
| SFP-10G-SR(=) | 10GBASE-SR SFP+ Module |
| SFP-10G-LR(=) | 10GBASE-LR SFP+ Module |
| SFP-10G-ER(=) | Cisco 10GBASE-ER SFP+ Module for SMF |
| SFP-H10GB-CU1M(=) | 10GBASE-CU SFP+ Cable 1 Meter, passive (twinax) |
| SFP-H10GB-CU3M(=) | 10GBASE-CU SFP+ Cable 3 Meter, passive (twinax) |
| SFP-H10GB-CU5M(=) | 10GBASE-CU SFP+ Cable 5 Meter, passive (twinax) |
| SFP-H10GB-ACU7M(=) | Active Twinax Cable Assembly, 7m |
| SFP-H10GB-ACU10M(=) | Active Twinax Cable Assembly, 10m |
| GLC-T(=) | 1000BASE-T SFP |
| GLC-SX-MM(=) | GE SFP, LC Connector SX Transceiver |
| GLC-SX-MMD(=) | 1000BASE-SX SFP transceiver module, MMF, 850nm, DOM |
| GLC-LH-SM(=) | GE SFP, LC Connector LX/LH Transceiver |
| GLC-LH-SMD(=) | 1000BASE-LX/LH SFP transceiver module, MMF/SMF, 1310nm, DOM |
