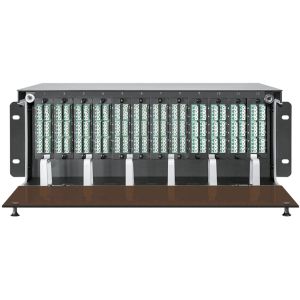

Коммутационная панель 4U под MPO кассеты

Волоконно-оптическая кабельная система MPO состоит из претерминированных многоволоконных оптических кабелей, которые подключаются к претерминированным оптическим кассетам. Кабели MPO содержат до 24 оптических волокон, оконцованных 24-волоконными MPO-соединителями без смены полярности, которые включаются непосредственно в оптические кассеты на обоих концах, установленные в коммутационные панели.

Идеальное сочетание высокой производительности, ультравысокой плотности и непревзойденной доступности - все упаковано в гладкий, современный 4U корпус.

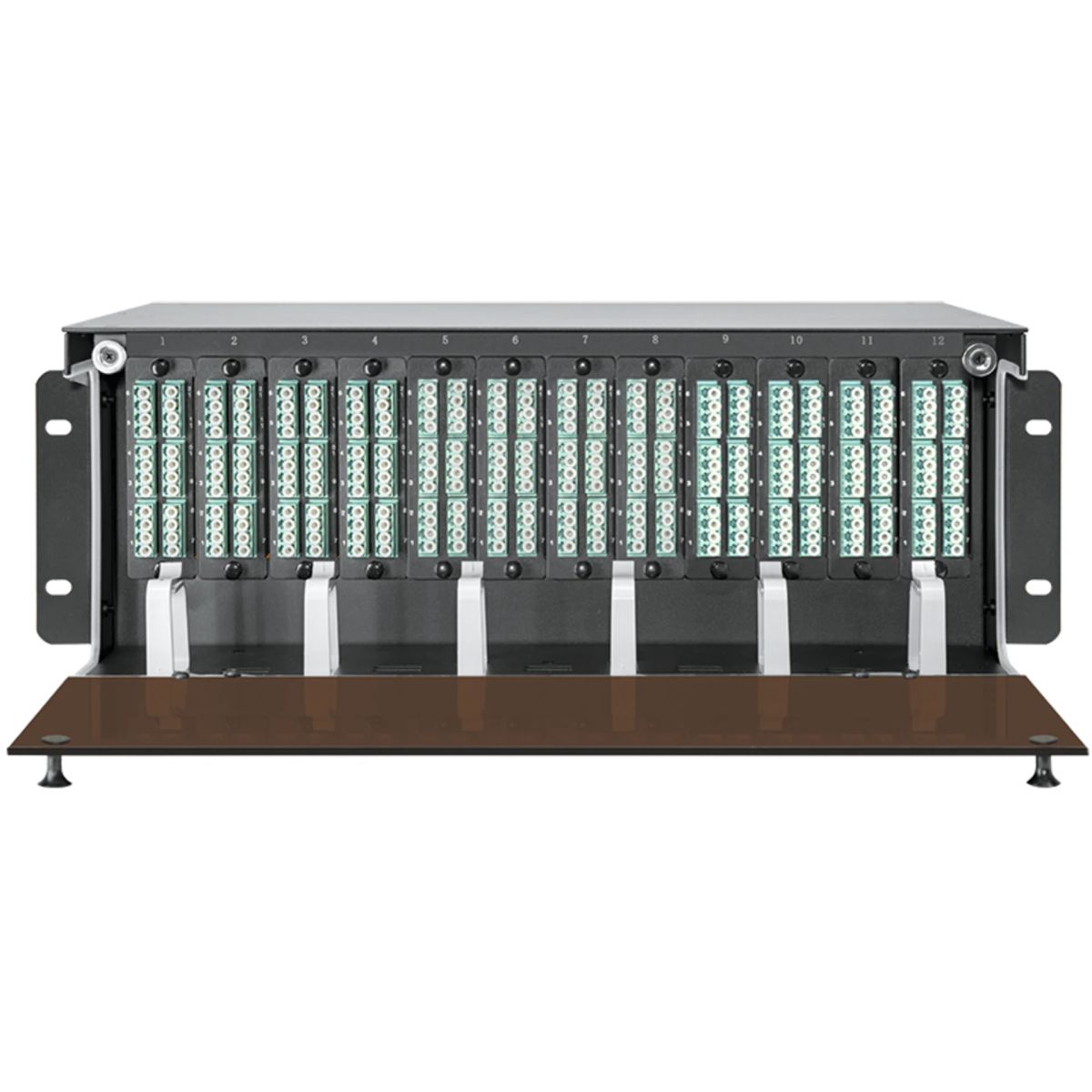

Коммутационная панель в 4U позволяет установить до 12-ти одномодовых или многомодовых распределительных кассет МРО-LC или адаптерных планок Snap-in с проходными адаптерами MPO. Каждая кассета содержит до 12 LC Duplex портов на лицевой панели и до 3 MPO разъемов на задней, что позволяет получить до 288 портов в панели высотой в 4U.

Кассеты и/или адаптерные планки могут быть просто установлены с помощью механизма быстрой фиксации snap-in.

Особенности:

• Быстрая установка;
• Высокая плотность монтажа;
• Оптимизация затрат;
• Гибкое масштабирование;
• Идеальные характеристики.

Волоконно-оптические панели с распределительными кассетами MPO используются для коммутации оптических кабелей и обеспечивают гибкость конфигурации, высокую плотность и надежную защиту соединений.

Применение:

• Готовое решение с установленными волоконно-оптическими кассетами MPO;
• Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС;
• Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand;
• Подключение активного оборудования по схеме Interconnect или Crossconnect;
• Переход от многоволоконных MPO к стандартным оптическим разъемам;
• Поддержка передачи на основе параллельной оптики 40/100 Гбит/с;
• Создание систем с возможностью гибкой реконфигурации.

Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность — все эти факторы крайне важны для инфраструктуры центров обработки данных

Преимущества использования:

• Стандартный размер для монтажа в 19-дюймовые телекоммуникационные шкафы и стойки;
• Перемещаемые кронштейны позволяют выбрать глубину монтажа патч-панели в стойке;
• Откидная крышка, облегчающая укладку кабелей;
• Крышка лицевой панели крепится на двух петлях и защелкивается легким нажатием;
• Ввод кабелей через заднюю стенку;
• Легкий вес и удобное обслуживание;
• Возможна установка кассет с одномодовыми и многомодовыми портами.

Все, что требуется, – это закрепить панели в монтажных стойках или боксах, проложить соединительные кабели и подключить их к кассетам!
