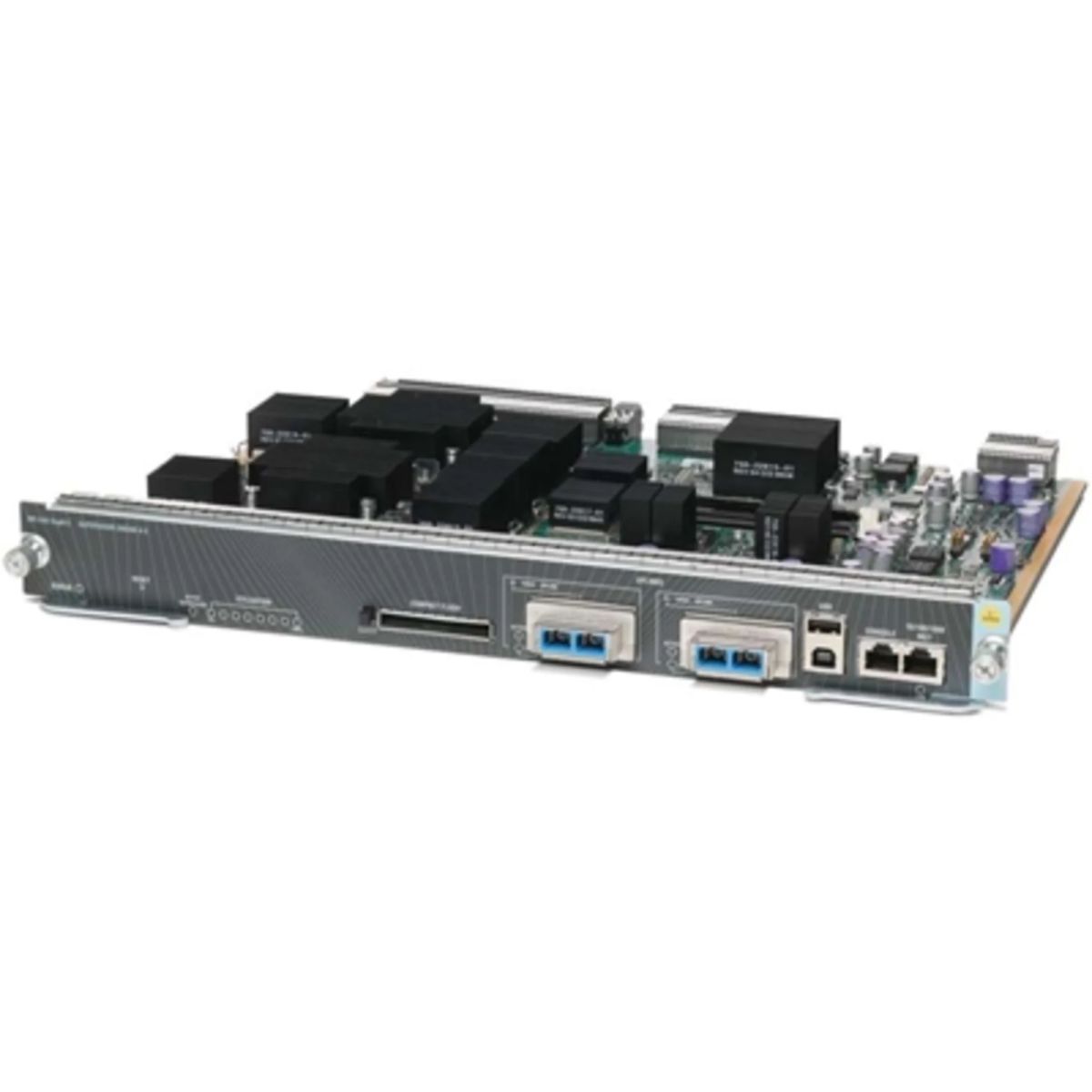

Модуль Cisco Catalyst WS-X45-SUP6-E
Характеристики товара
Шасси WS-C4510R
Шасси WS-C4507R
Шасси WS-C4506
Шасси WS-C4503
Шасси WS-C4510R-E
Шасси WS-C4510R+E
Шасси WS-C4507R-E
Шасси WS-C4507R+E
Шасси WS-C4503-E
Процессорный модуль Cisco Catalyst 4500 Supervisor Engine 6-E с использованием технологии CenterFlex является высокопроизводительным управляющим модулем следующего поколения для коммутаторов Cisco Catalyst 4500 серии, оптимизированным для развертывания критически важных бизнес-приложений.
Технология CenterFlex обеспечивает для Supervisor Engine 6-E высокую производительность и гибкую конфигурацию.
Архитектура Cisco Catalyst 4500E
Основные особенности
- Коммутационая фабрика 320-Gbps, с производительностью 250Mpps;
- Поддержка UBRL, IP-unnumbered, VRF-Lite, DHCP Snooping, DAI, IP SourceGuard, OSPF, BGP;
- Аппаратная поддержка IPv6;
- 2 порта 10Gigabit Ethernet (X2);
- Низкая временная задержка коммутации;
- Возможность параллельной работы стандартного 6-Gbps и нового 24-Gbps модулей без потери производительности;
- Двойной гигабитный конвертирующий модуль, обеспечивающий до 4 Gigabit Ethernet (SFP) интерфейсов в X2 оптических слотах;
- Динамическая аппаратная адресная таблица для упрощения перехода от IPv4 к IPv6;
- Новая поддержка QoS: до 8 очередей на порт, динамическое формирование очереди и иерархическая политика контроля;
- Усиление функций безопасности за счет добавления Unicast Reverse Path Forwarding (uRPF) для дополнительной защиты от сетевых атак;
- Файловая система на основе FAT для упрощенного администрирования.
Технические характеристики
| Процессор | 1,3 ГГц |
| Оперативная память (макс.) | 512 МБ (1 ГБ) |
| Производительность | Коммутационная способность: 320 Gb |
| Маршрутизация IPv4: 250 Mpps | |
| Маршрутизация IPv6: 125 Mpps | |
| QoS аппаратных записей: 64000 | |
| ACL записей: 64000 | |
| Multicast IPv4 маршрутов: 28000 | |
| Multicast IPv6 маршрутов: 64000 | |
| MAC адресов: 55000 | |
| Виртуальных интерфейсов (VLAN): 4096 | |
| Маршрутов IPv6: 128000 | |
| Маршрутов IPv4: 256000 | |
| Совместимые шасси | Catalyst 4503-E, 4506-E, 4507R-E, 4510R-E |
.png)
@@@
Cisco Catalyst 4500 Supervisor Engine 6-E Bandwidth Capacity per Chassis
|
| Cisco Catalyst 4503-E Chassis | Cisco Catalyst 4506-E Chassis | Cisco Catalyst 4507R-E and 4507R+E Chassis | Cisco Catalyst 4510R-E and 4510R+E Chassis |
| Supervisor Engine 6-E (WS-X45-Sup6-E) | 136 Gbps | 280 Gbps | 280 Gbps | 320 Gbps |
Supervisor Engine 6-E High Availability and Uplink Options
| Feature and Description | Supervisor Engine 6-E |
| Redundant-capable | · Yes · Cisco Catalyst 4507R, 4507R-E, and 4507R+E models · Cisco Catalyst 4510R, 4510R-E, and 4510R+E models |
| Active supervisor engine uplinks in redundant mode | · Two 10 Gigabit Ethernet (wire-speed) or · Four 10 Gigabit Ethernet (2:1 oversubscribed) or · Four Gigabit Ethernet (Cisco Twin Gig Converter Module) or · Eight Gigabit Ethernet (Cisco Twin Gig Converter Module)* |
| Active supervisor engine uplinks (nonredundant mode) | · Two 10 Gigabit Ethernet or · Four Gigabit Ethernet (Cisco Twin Gig Converter Module) |
| Uplink optic types | SFP (Gigabit Ethernet) with Cisco Twin Gig Converter Module or X2 optics (10 Gigabit Ethernet ports) |
| SSO/NSF and ISSU | Yes |
Summary of Supervisor Engine 6-E IPv6 Capabilities
| Feature and Description | Supervisor Engine 6-E |
| IPv6 support | Unicast and Multicast forwarding done in hardware |
| IPv6 performance | 125 Mpps |
| IPv6 Routing entries | 128,000 |
| Dynamic Hardware Route Table allocations | Yes |
| MLD Snooping for IPv6 | Yes, in hardware |
| URPFv6: Strict mode | Yes, in hardware |
Supervisor Engine 6-E Security Features
| Feature and Description | Supervisor Engine 6-E |
| Security hardware entries | 64,000 |
| Cisco NAC and DHCP Snooping entries | 12,000 |
| URPF | Yes, supported in hardware |
| 802.1X | Yes |
| 802.1X extensions | Yes |
| IP Source Guard, Dynamic ARP Inspection (DAI), and DHCP Snooping | Yes |
| Cisco NAC | Yes |
