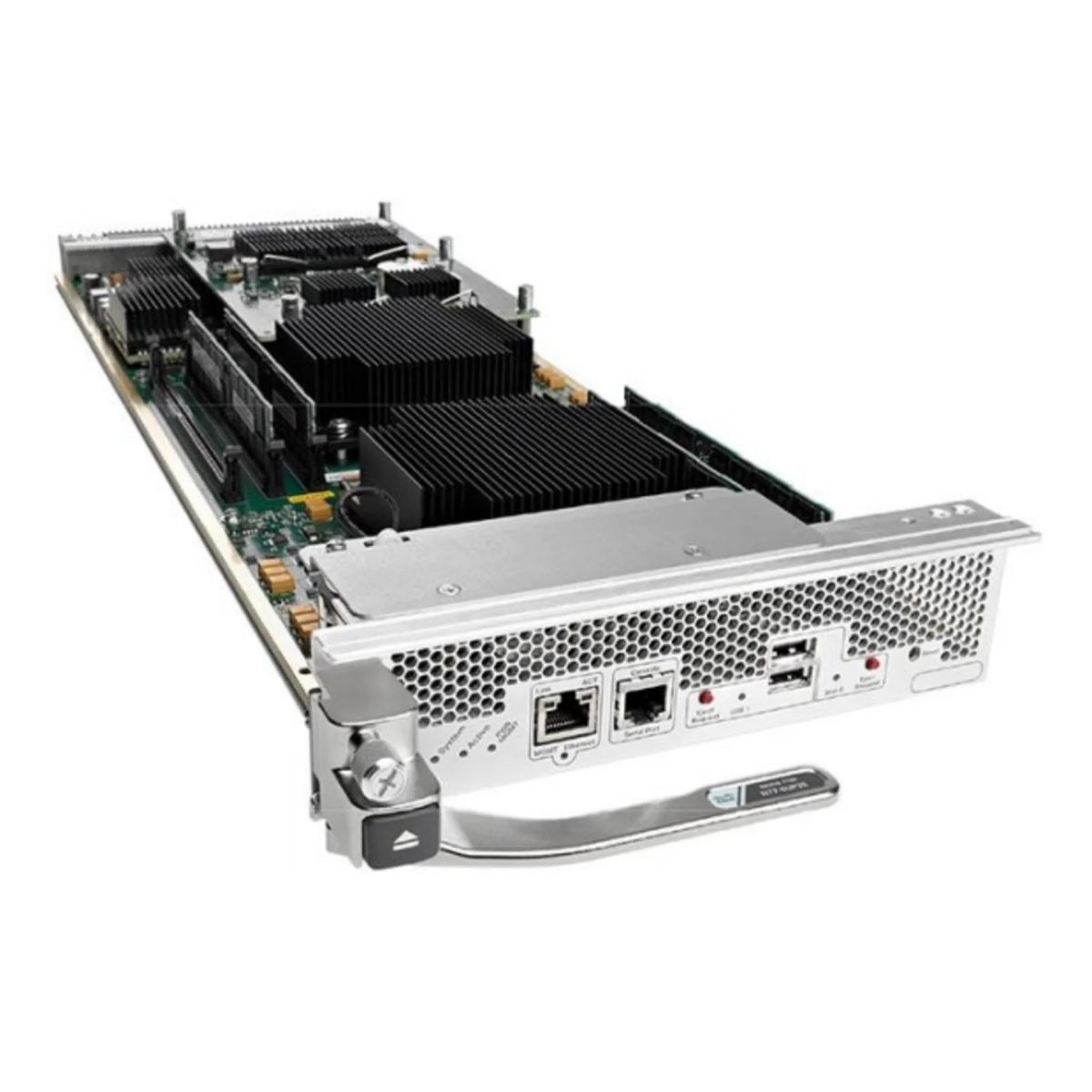

Модуль Cisco Nexus N77-SUP2E

Лицензии не входят в комплект.

Управляющий модуль предназначен для выполнения масштабируемых функций уровня управления в шасси коммутаторов Cisco Nexus 7000 серии. Основой модуля является процессор Dual Quad-Core Xeon 2.13Ghz. Модуль контролирует сервисы Layer2 и Layer3, возможности резервирования, управление конфигурацией, наблюдение статуса, управление питанием, охлаждением, и не только. Так же он выполняет централизованное приоретизирование для всех интерфейсных модулей. Для полного резервирования требуется установка двух упраляющих модулей на систему.

Основные особенности:

• Непрерывное функционирование системы
  • Active-standby режим резервирования
  • Сегментированные и резервируемые пути снабжения и управления
  • Виртуализация уровня управления
  • Встроенная диагностика и средства декодирования протоколов с анализатором пакетов уровня управления

• Модернизируемая архитектура
  • Полностью разделённые уровень управления и данных без аппаратной поддержки форвардинга на модуле
  • Архитектура распределённого форвардинга, позволяющая независимые апгрейды
  • Модернизационная ёмкость с поддержкой 40GE и 100GE
• Высочайшая операционная эффективность
  • Понятная индикация на передней панели
  • Встроенный журнал ошибок Onboard Failure Logging (OBFL)

• Развитый функционал виртуализации и уровня управления
  • Поддержка VDC
  • Уровень управления Fabric Extender
  • Уровень управления Cisco Overlay Transport Virtualisation (OTV)
  • Обработка протокола Spanning Tree
  • Обработка IGMP для multicast
  • Резервирование процессорной ёмкости для гарантированного выделения ресурсов под обработку высокоприоритетных VDC
