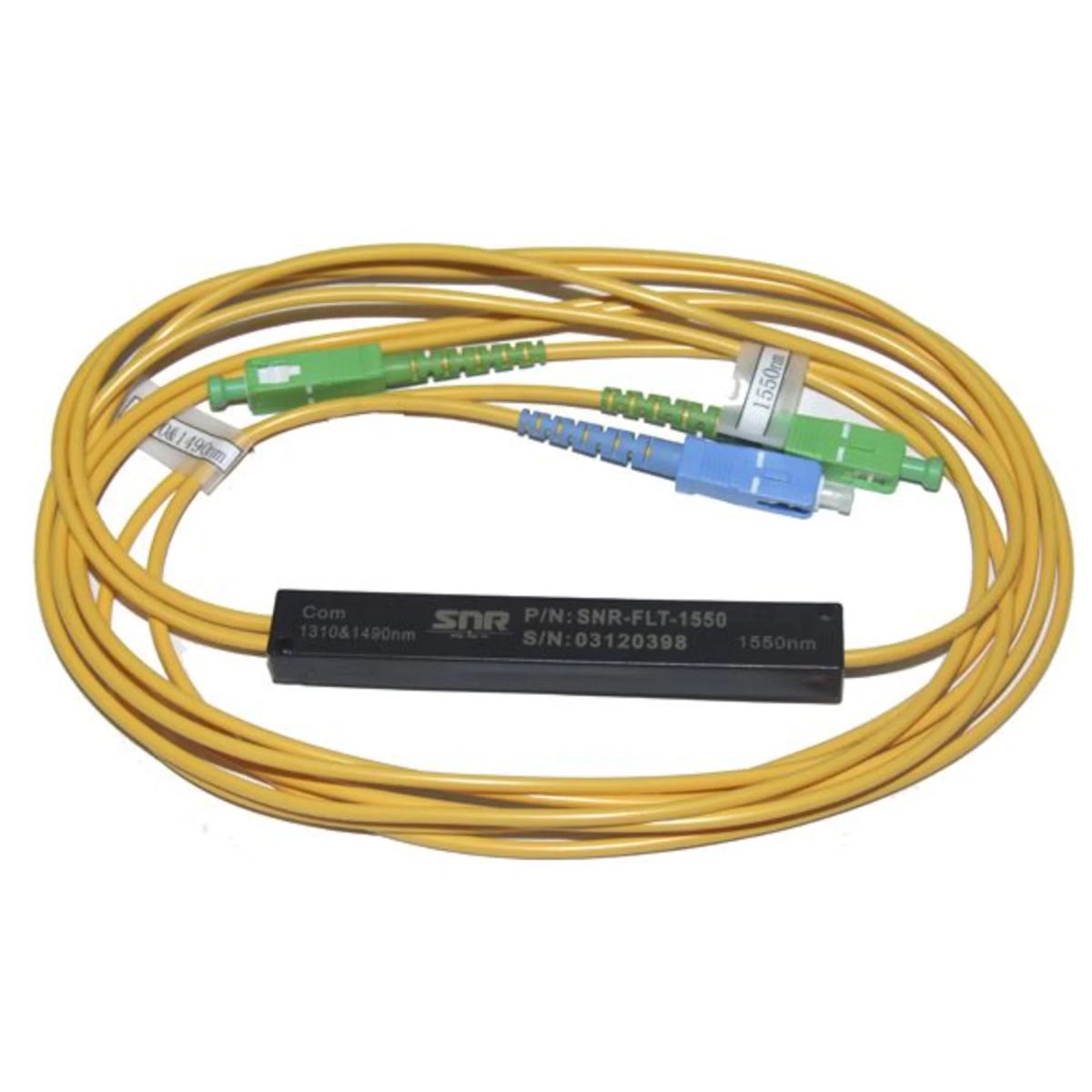

Модуль оптического уплотнения (фильтр) 1310/1490/1550
2 123
₽
Характеристики товара
Производитель:
SNR
Код товара:
004446
Пассивное оптическое устройство, позволяет создать одноволоконный канал на длинах волн 1310/1490/1550нм (КТВ + ПД по одному волокну).
Области применения:
ONU, OLT оборудование
WDM системы
CATV системы
Технические характеристики:
| Параметр | Значение | |
| Длина волны проходного канала (nm) | 1550+/-30 (по заказу можно сделать +/-20) | |
| Длины волн в отраженном канале (nm) | 1310±50/1490+/-10 | |
| Вносимые потери (dB), | Отраженный канал 1310/1490 | ≤0.4 |
| Проходной канал 1550 | ≤0.6 | |
| Колебание вносимых потерь(dB) | 0.2 | |
| Развязка по каналам | Отраженный канал | > 20 |
| Проходной канал | >30 | |
| Направленность (уровень перекрестных помех)(dB) | >55 | |
| Возвратные потери(dB) | > 50 | |
| PDL(dB) | 0.1 | |
| PMD(ps) | 0.1 | |
| Допустимая мощность сигнала (mW) | 300 | |
| Температура эксплуатации (°C) | -20 ～+70 | |
| Температура хранения (°C) | -40～+85 | |
| Размеры фильтра без пластикового корпуса(mm) | Ф5.5 × L38 | |
| Длина кабелей | 1м |
Схема применения:
