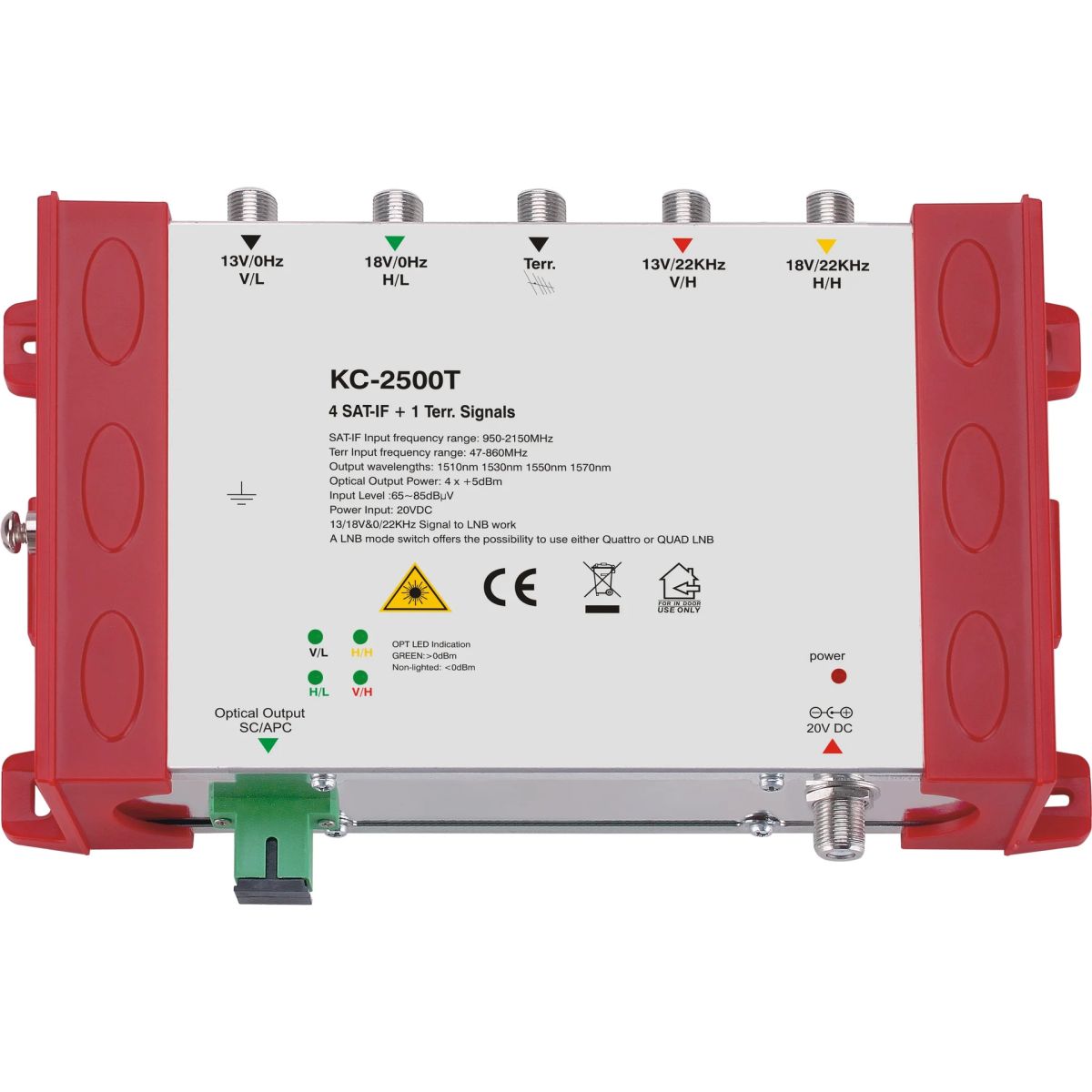

Передатчик оптический KC2500T 4хSAT+TV
Характеристики товара
Оптический передатчик КС2500T используется для создания ТВ/спутниковых систем с использованием технологии оптического волокна и передачи на длине волны 1550 нм. Оптический передатчик позволяет передавать спутниковые, наземные DVB-T2 и FM/DAB + радиосигналы. Эта технология отличается низким затуханием, низким уровнем помех и, что самое главное, позволяет передавать сигналы на большие расстояния. Передатчик имеет оптический выход (выходная мощность + 6 дБм), заканчивающийся разъемом типа SC / APC, что позволяет распределять сигнал по 32 приемным точкам, расположенным в радиусе 10 км, с использованием одномодового волокна. Точное количество точек приема и их максимальное расстояние от источника сигнала можно определить, уравновесив затухание оптического тракта с бюджетом оптической мощности.
Основные особенности:
- Предназначен для спутниковой оптической системы
- Широкий рабочий частотный диапазон: 47-860 MГц / 950-2150 МГц
- Высокая линейность
- Использование усилителя GaAs
- Низкий шум
- Встроенный CWDM, с использованием малогогабаритного лазера DFB (передатчик)
- Выходы, 13/18 В, 0/22KГц для работы с LNB
- Переключатель режима LNB позволяет использовать Quattro или QUAD LNB (передатчик)
- Красный светодиод для индикации питания
- Адаптер питания 20В 2500 мА в комплекте
Характеристики:
| Параметр | Ед. изм | Описание | Примечание |
| Интерфейс: | |||
| ВЧ Разъем | F-мама | 5 (4SAT + 1TERR) | |
| Разъем | SC/APC или FC/APC | ||
| Источник питания | F-мама | ||
| Оптика: | |||
| Вых. мощность | дБм | 11,2 | 13мВт |
| Возвратные потери | ДБ | ≥ 45 | |
| Длина волны | нм | 1510 - 1570 | CWDM |
| Тип волокна | Одномод | ||
| ВЧ: | |||
| Вых.сопротивление | 75 | ||
| TERR диапазон | МГц | 47 - 860 | |
| TERR неравномерность | дБ | ± 0.75 | |
| TERR вх.уровень | ≥ 75±10 |
| |
| TERR возвратные потери | дБ | ≥ 12 | |
| CNR | дБ | ≥ 52 | |
| CSO | дБ | ≥ 60 | |
| СТВ | дБ | ≥ 63 | |
| SAT диапазон | МГц | 950 - 2150 | |
| SAT неравномерность | дБ | ± 1.5 | |
| SAT вх.уровень | 68±10 | ||
| SAT возвратные потери | дБ | ≥ 10 | |
| Питание LNB | В | 13/18 | |
| Ток LNB | mA | 300 Max | каждый SAT порт |
| 22KHz точность | 22±4 | ||
| Другие параметры: | |||
| Питание | 20VDC 2500mA | ||
| Потребление | Вт | 8 | |
| Размер | мм | 195 x 135 x 45 | |
| Материал корпуса | Жесть | ||
