Видеоэндоскоп ВСГ 10-1,5-2

Назначение

Видеоскоп предназначен для осмотра внутренних полостей контролируемых изделий и объектов в труднодоступных местах. Видеоскоп может быть использован в газовой и нефтяной промышленности, энергетике, металлургии, авиации и железнодорожном транспорте, автомобильной и строительной технике, архитектуре и строительстве, водоснабжении и канализации, службах безопасности и охраны и прочих областях деятельности, включая решение задач технической диагностики и скрытого наблюдения

Климатическое исполнение видеоскопа УХЛ - 4 по ГОСТ 15151.

В видеоскопе использован специально разработанный малогабаритный телевизионный тракт, обеспечивающий возможность получения высококачественного цветного изображения. Стандартный видеосигнал поступает непосредственно с видеокамеры изделия, находящейся на дистальном конце, подается на монитор (видеорегистратор).

В качестве источника света в дистальном конце установлен малогабаритный осветитель, позволяющий оператору наблюдать четкое и яркое изображение в неосвещенных объемах.

Полужесткий тубус в районе дистальной части видеоскопа позволяет с одной стороны избежать его провисания в различных объемных полостях, а с другой - придать ему форму наиболее удобную для произведения досмотра труднодоступных мест.

Устройство и принцип работы видеооскопа:

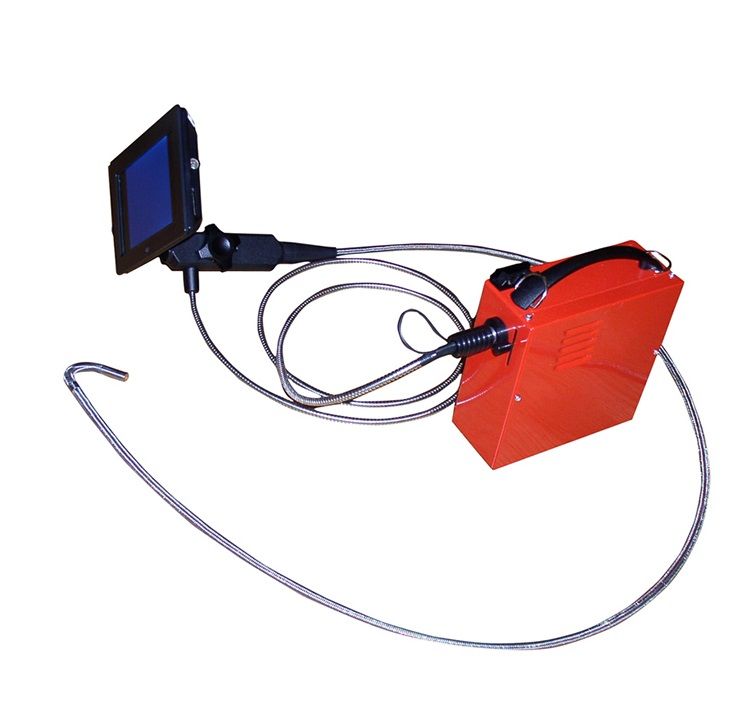

Видеоскоп представляет собой волоконно-оптический прибор, устройство которого показано на рисунке. Изделие состоит из камеры, монитора, дистальной части, погружаемой части и корпуса. Погружаемая часть представляет собой гибкую оболочку, внутри которой уложен волоконно-оптический жгут для передачи светового потока, создающего необходимый уровень освещенности исследуемого объекта.

Принцип работы видеоскопа состоит в следующем. Исследуемый объект или пространство подсвечиваются источником света, расположенным на конце дистальной части прибора. Объектив формирует изображение на цветную CCD-матрицу. Полученное изображение преобразуется в высокочастотный аналоговый сигнал, который по проводам поступает на монитор.

Питание изделия осуществляется от встроенной в блок питания аккумуляторной батареи (АБ), закрытого типа с напряжением 12 В. Зарядка производится с использованием зарядно-сетевого блока, который входит в комплект поставки.

В качестве источника света в видеоскопе используется лампа PHILIPS 6853 мощностью 75 Вт и напряжением питания 12В. Свет от лампы подводится к дистальному концу видеоскопа при помощи световодного жгута.
